張力解放付き磁気巻線テンショナー

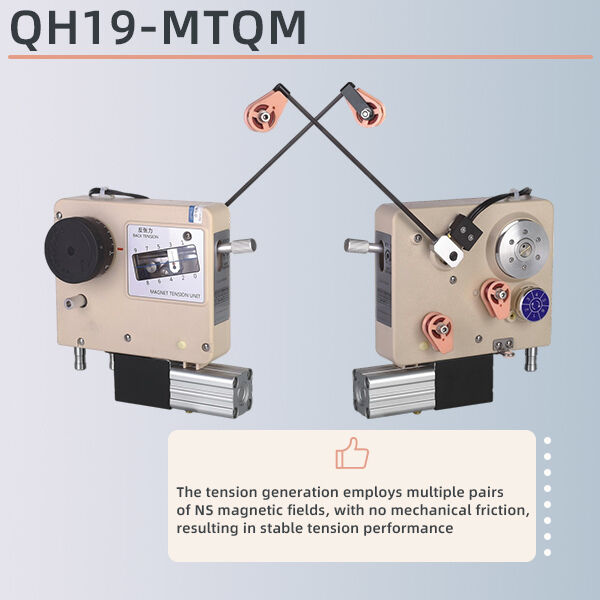

巻線ワイヤーテンショナー QH19-MTQM (0.25-0.8mm、300-1500g) マグネットワイヤーテンショナー - テンションリリース付き


マグネットワイヤーテンショナー - テンションリリース付き

ワイヤ張力は、コイル巻線プロセスの最も重要なパラメータの 1 つであり、製品特性、特にワイヤの DC 抵抗に影響を与えます。したがって、ワイヤ張力制御装置は、コイル巻線プロセス中のワイヤ速度の変化に応じてワイヤ張力を一定に保つ必要があります。
従来の機械式ワイヤ張力装置の大きな欠点の 1 つは、摩擦材料が互いに接触しており、その結果、摩擦面に機械的磨耗が生じることです。したがって、一連の生産作業中にワイヤの張力が設定値から変化する可能性があり、調整が必要になり、その結果生じる中断によりコイル巻線プロセスの効率が低下する可能性があります。

マグネット ワイヤー テンショナーの主な利点:
これらの磁気テンショナーは、テンショナーのメインホイールの回転に対して可変抵抗を生成する非接触方法として永久磁石を含むデバイスを使用しており、そのため、調整の必要性が大幅に軽減された機械式テンショナーよりも長期間にわたってワイヤーの張力を設定値に維持します。

 ここに示すモデルは、ピンのラッピングプロセス中にワイヤーの張力を解放する必要がある自動マルチスピンドルコイル巻線機での使用に最適です。 (空気圧作動シリンダーを制御するには巻取機に I/O が必要です)

特徴
1. 磁気テンショナーの品質は 2 つの重要な部品によって決まります。1 つはマグネット、もう 1 つはベアリングです。
磁石: 一般に、使用する磁石のペアが多いほど、精度が向上します。また、Qianhe は最大 16 ペアの高強度永久磁石を採用しています。そして、磁場の変化とトルクの変化によって減衰を生み出すことができます。機械的摩擦も無いため、長期間安定した張力を発生させることができます。反対側には高強度マグネットを採用し、テンショナーの張力範囲を大きくし、適用範囲を広げます。
*ベアリング：Qianheは、抵抗が小さく、耐用年数が長いNMB高品質ベアリングを採用しています。
2. 溝の設計: これにより、生産中のワイヤーのジャンプを効果的に防止し、完成品の品質を確保できます。
3. 製品の各セットは、張力スケールと張力度値の絶対的な精度の均一性を確保するために、出荷前に厳密にテストする必要があります。 1 台のワインディング マシンに同時に複数のテンショナーが必要な場合、これはオペレータのデバッグや設置に便利です。
4. ワインディングマシーンが正常に動作する場合、テンションはバックテンションと一致する必要があります。弊社テンショナーにはバックテンション値を調整できるマニュアルノブが装備されており、オペレーターによる自由な調整が可能です。そのため、角型フレームに適応する巻線や、巻線速度が急激に変化する巻線でも断線を起こすことなく使用できます。
5. テンションアームの仕様はお客様のご要望に応じて選択可能です。

テンショナー試験条件：
ライン速度は15M/S、瞬時に開始、連続ラインを停止、ポジティブで安定した張力
そしてマイナス1%g。

QH19-MTQM型の主な特長:

• 張力範囲:300-1500g
• 適用線径：0.25～0.8mm
• テンションロッド：CX-8#


機種一覧





ワイヤーパス描画



映像ショー:
