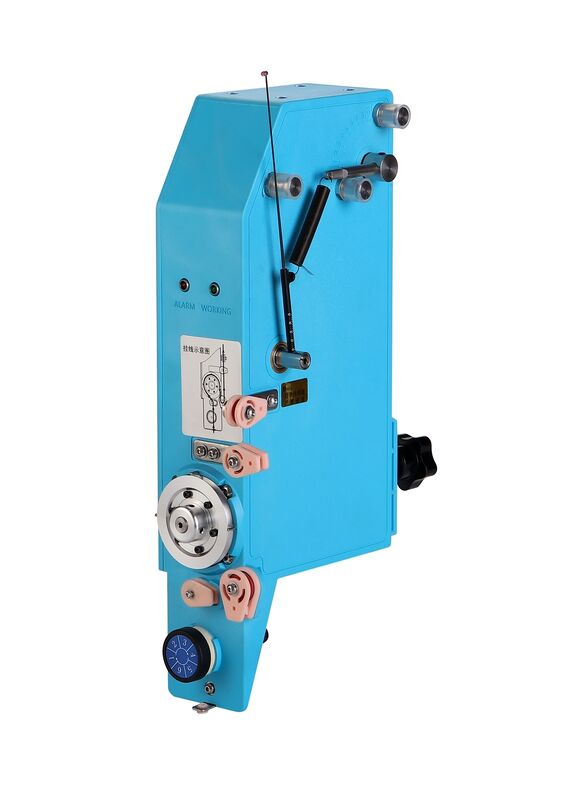

永久磁石同期サーボモーター テンショナー 細線 0.02-0.3mm

アクティブワイヤ供給とクローズドループ制御サーボテンショナー

NHEは最高品質のテンショナーを提供します。

当社のサーボテンショナーシリーズ（SF/STD/SFQ）は、アクティブワイヤ供給とクローズドループ制御を特徴とし、ワイヤの断線を防ぎます。

0.02mm～1.5mmのワイヤに対応し、高速自動巻線に適しています。

製品概要：精密巻線の要

なぜNHEはサーボテンショナーを推奨するのか？

巻線機のスペアパーツメーカーとして、張力の安定性が品質の鍵であることを知っています。

従来の機械式または磁気式テンショナーは、受動的な摩擦に依存しており、ワイヤの断線

または変形を引き起こすことが多く、特に細いワイヤの場合に顕著です。

NHEサーボテンショナーシリーズは、アクティブワイヤ供給システムを使用しています。

内蔵DCサーボモーター：巻線速度に基づいてワイヤを自動的に供給します。

クローズドループフィードバック：リアルタイムモニタリングにより、機械が加速、減速、または一定速度で走行している場合でも、張力が一定に保たれます。

結果：ワイヤの断線ゼロ、正確なコイル寸法、および高い効率。

永久磁石同期サーボモーター

• 高精度エンコーダー
• 一定張力アクティブワイヤ供給と自動追従
• シングルステージ張力調整
• 断線アラームと故障アラーム
• 強力、効率的、省エネ
• SF600シリーズサーボテンショナー機能パラメータ（表1）

機能/テンショナーモデル

テンショナーモデル

• 張力範囲に応じて、適切な張力ロッドとそれに対応するスプリングを選択してください。
• 画像表示:

よくある質問（FAQ）

Q1:

サーボテンショナーの主な利点は、磁気テンショナーよりも何ですか？

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？磁気テンショナーは受動的な摩擦（ブレーキ）に依存しており、巻線速度が変化すると張力が変動します。NHEサーボテンショナーは、内蔵モーターを備えたアクティブワイヤ供給システムを使用しています。巻線機に合わせてワイヤ供給速度を自動的に調整し、急加速または減速時でも一定の張力を確保します。これは、細いワイヤ（

<0.1mm）の断線を防ぐために重要です。Q2:SF（シングル）シリーズとSTD（デュアル）シリーズする必要はありますか？

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？SFシリーズを選択：張力が一定に保たれる標準的なコイル巻線の場合。

STD（デュアルステージ）シリーズを選択：プロセスで、高速で端子ピンにワイヤを巻き付ける必要がある場合。ピンの巻き付けにはより高い張力（しっかりと接続を確保するため）を設定し、メインコイル本体にはより低い張力（断線を防ぐため）を設定し、機械のI/O信号を介して自動的に切り替えます。

Q3:既存の巻線機にこれらのテンショナーを取り付けるのは難しいですか？

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？いいえ、全くありません。取り付けは簡単です。DC 24V/48Vの電源を供給し、2本の信号線（Ready/Alarm）を接続するだけです。詳細な配線図と英語マニュアルを各ユニットに付属しており、エンジニアをガイドします。

Q4:テンショナーを校正する必要はありますか？

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？はい、最高の精度を得るために、新しい張力アームまたはスプリングを取り付ける際に、「ゼロ校正」（ゼロ調整）を実行することをお勧めします。

SF/SFQシリーズは、数秒で自動ゼロ調整を実行するためのシンプルなメニューノブまたはボタンを備えています。

Q5:巻線中にワイヤが断線した場合、どうなりますか？

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？テンショナーには、断線アラームが内蔵されています。

張力アームが限界角度を下回った場合（断線または空のスプールを示す）、

テンショナーは直ちに巻線機に停止信号を送信し、不良品の製造を防ぎます。Q6:

張力アームとスプリングはどのくらいの頻度で交換する必要がありますか？A:

これは、使用強度によって異なります。張力スプリング

: 6ヶ月ごとに弾性を確認することをお勧めします。ウールフェルトとセラミックアイレット

: これらは消耗部品です。月に一度確認し、溝や摩耗の兆候が見られた場合は、ワイヤ絶縁を保護するために交換してください。QIANHEは、これらのスペアパーツをすべて在庫しており、迅速な配送が可能です。Q7:

1つのテンショナーを異なるワイヤサイズに使用できますか？A:はい、ただし範囲内

です。たとえば、SF800は10g〜800gをカバーしています。0.05mmのワイヤ（低張力）から0.25mmのワイヤ（高張力）に切り替える場合は、安定性を維持するために張力スプリングをより硬いものに変更する必要がある場合があります。この目的のために、フルスプリングキット（T1-T19）を提供しています。Q8:

テンショナーがエラーコードを表示するのはなぜですか？
