HANGZHOU QIANHE PRECISION MACHINERY CO.,LTD
製品
製品
> 製品 > ルビー色のノズル > 自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す

自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す

プロダクト細部

起源の場所: 杭州中国

ブランド名: QIANHE

モデル番号: TB0505-3015-3015

支払及び船積みの言葉

最小注文数量: 40pcs

価格: US$8-US$15 per pcs

パッケージの詳細: 箱/泡が付いているカートン

受渡し時間: 3-7仕事日

支払条件: T/T、ウェスタン・ユニオンPAYPAL

供給の能力: 1ヶ月あたりの20000 PCS

最もよい価格を得なさい
ハイライト:

自動コイル巻線のノズル

,

巻上げの針のステンレス鋼のノズル

,

ワイヤー ガイドのルビー色のノズル

材料:
ステンレス製のStellおよびプロセス ルビー
機能:
エナメルを塗ワイヤーを保護しなさい
穴の荒さ:
Ra0.025の上
ポーランド:
精密粉砕
仕事の限界:
d1>0.3mm
穴のルビー色のノズルの荒さ:
RA 0.1
HSコード:
8479909090
使用のために適した:
良いコイルおよび薄いコイルのワイヤー巻上げ
ルビー色のノズルの重量:
40 PCS 0.5kg
ルビー色のノズルの価格:
直接工場
材料:
ステンレス製のStellおよびプロセス ルビー
機能:
エナメルを塗ワイヤーを保護しなさい
穴の荒さ:
Ra0.025の上
ポーランド:
精密粉砕
仕事の限界:
d1>0.3mm
穴のルビー色のノズルの荒さ:
RA 0.1
HSコード:
8479909090
使用のために適した:
良いコイルおよび薄いコイルのワイヤー巻上げ
ルビー色のノズルの重量:
40 PCS 0.5kg
ルビー色のノズルの価格:
直接工場

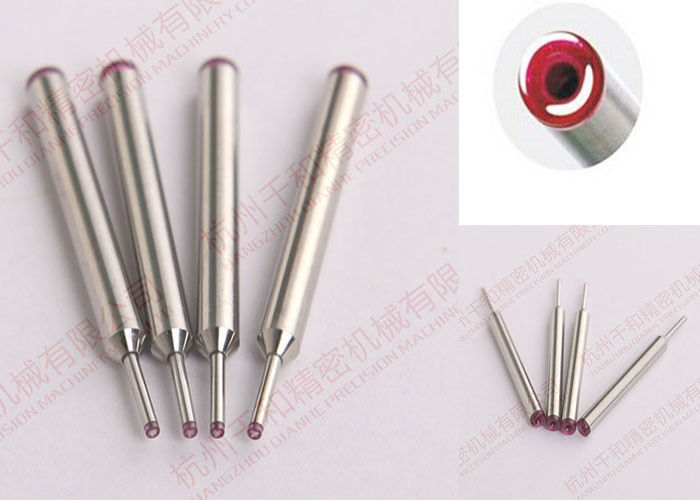

自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す

ルビーによってひっくり返される巻くノズル

私達はコイル巻線機械のための巻くノズルを製造する。滑らかな幾何学

中の穴から先端への巻くワイヤーへの損傷を避けるために要求される。

巻くノズルの設計し、製造の注文構成はまたある

収容される



ウィンド マシーンのルビーの記述はひっくり返したノズルのダイヤモンドのノズル(巻上げのノズル)を
ルビー色のノズルはまたワイヤー ガイド管、ワイヤー ガイド アイレット、ワイヤー ガイドの針を呼ぶ。それはコイルで使用される
ワイヤーguide.itのためのウィンド マシーンそしてケーブル機械はステンレス鋼からおよびルビー色成っている
精密な処理および組合せによって。ルビーの剛性率は水平に9つより上であり、ちょうどある
ダイヤモンドのそれよりより少し。ルビー色のひっくり返されたコイル巻線のノズル ガイドは単結晶で、ある場合もある
高い明るさおよび清浄と作られる。それは効果的に絶え間ないペンキのフィルムおよびヒースの言葉を保護できる
仕事。、非常に多少の損害とのそれエナメルを塗られたワイヤーのための使用。よい靭性と結合される
ステンレス鋼の特徴、もっとより二度、精巧に処理されたモザイク組合せ寿命
同じ環境の使用の炭化タングステンのノズルより。





ルビー色のひっくり返されたコイル巻線のノズルの主利点:

1) 高い耐久性
 これは所有している摩耗の要素のための材料の選択によって保証される。 硬度の価値

1800 |場合の鋼鉄を堅くした2200Vickers。 ボディ材料はステンレス製である



構造サポートのための鋼鉄、ない摩耗軸受け。
 2) 傷補強
 ワイヤー絶縁材のフィルムの損傷、低い摩擦抵抗、安定したワイヤー張力を除去しなさい。



ワイヤー指導の表面は表面の粗さにダイヤモンドのラップによっての終わるミラーである



RA 2 -4のマイクロ インチまたはよりよく、物質的な割り当て。
 3) 直線性および剛さ
 直線性および剛さは同心および柔軟性がないワイヤー出口によって定義される

 置くノズルに関してか。 わかりやすい言葉で、ワイヤーはノズルから出るべきである

 設置に同心か。 負荷の有無にかかわらず0.02 mm以内にに。 幾何学的の



独特の提示は左上で示されている。 0.01mmの内のへの同心性。
 4)精密な出口の半径
 コイル巻線のノズルの出口の半径が1つからのワイヤー出口の角度を支配するので

 次へのコイル、それは+/- 0.025 mmに監視されるべきである。 これはデジタルによってされる



上部の権利で示されている測定。





指定および記述:



自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す 0







サイズのリスト:


Part.No. モデル 指定(mm)
L L1 D D1 d1 d2
1 TB0403-2008-1505 15 5 2.0 0.8 0.3 0.4
2 TB0403-2008-3007 30 7 2.0 0.8 0.3 0.4
3 TB0403-2508-1505 15 5 2.5 0.8 0.3 0.4
4 TB0403-2010-3510 35 10 2.0 1.0 0.3 0.4
5 TB0403-3010-1505 15 5 3.0 1.0 0.3 0.4
6 TB0403-3008-2504 25 4 3.0 0.8 0.3 0.4
7 TB0403-3008-3007 30 7 3.0 0.8 0.3 0.4
8 TB0403-3010-3015 30 15 3.0 1.0 0.3 0.4
9 TB0403-3010-4510 45 10 3.0 1.0 0.3 0.4
10 TB0605-3010-3005 30 5 3.0 1.0 0.5 0.6
11 TB0605-3012-3010 30 10 3.0 1.2 0.5 0.6
12 TB0605-3015-1505 15 5 3.0 1.5 0.5 0.6
13 TB0605-4020-3010 30 10 4.0 2.0 0.5 0.6
14 TB0505-3015-3015 30 15 3.0 1.5 0.5 0.5
15 TB0806-3015-3010 30 15 3.0 1.5 0.6 0.8
16 TB0806-2018-3507 35 7 2.0 1.8 0.6 0.8
17 TB0806-3015-3008 30 8 3.0 1.5 0.6 0.8
18 TB1008-4020-1505 15 5 4.0 2.0 0.8 1.0
19 TB0808-3000-4500 45 * 3.0 * 0.8 0.8
20 TB0808-3015-1409P 14 9 3.0 1.5 0.8 0.8






映像ショー:

自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す 1



自動コイル巻線機械ワイヤー ガイドのルビーは巻く針が付いているステンレス鋼をノズルを通して出す 2



私達のコイル巻線のaccessariesの利点
ワイヤー ガイドの滑車、磁気ダンパーのような1.Preciseコイル巻線のaccessaries、

電気ブレーキおよびノズル。
2.Competitive価格
張力装置およびaccessariesの3.Excellent質
4.Fast応答の速度
5.Professionalテンショナー工学チーム
6.Good売り上げ後のサービス
